Suzhou Blauberg Motoren Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev blauberg gl-b175b-ec-m3 175mm ec nazaj ukrivljenih centrifugalnih ventilatorjev na Kitajskem. Dobrodošli, da tukaj kupite visokokakovostne izdelke po meri, narejene na Kitajskem, in pridobite ponudbo iz naše tovarne. Za posvet o ceni nas kontaktirajte.

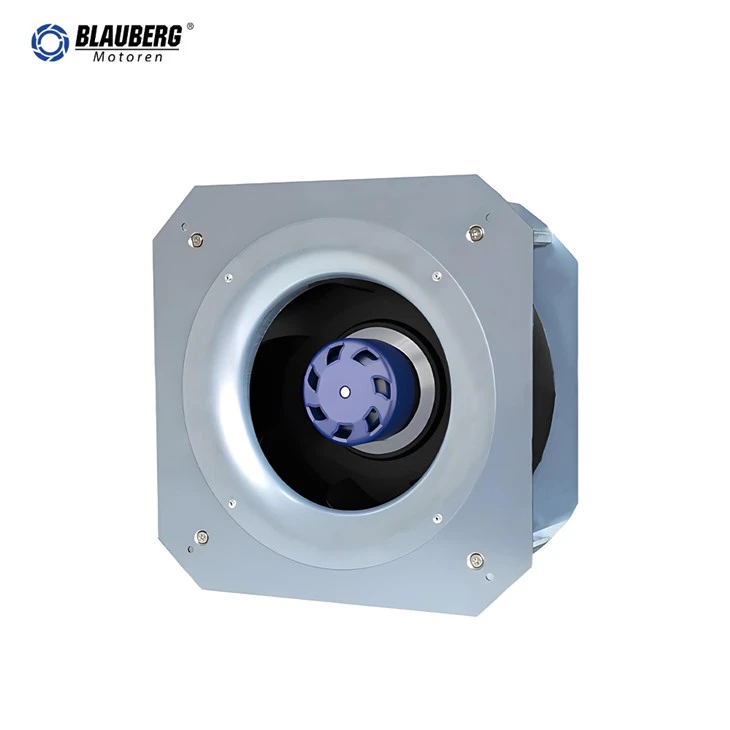

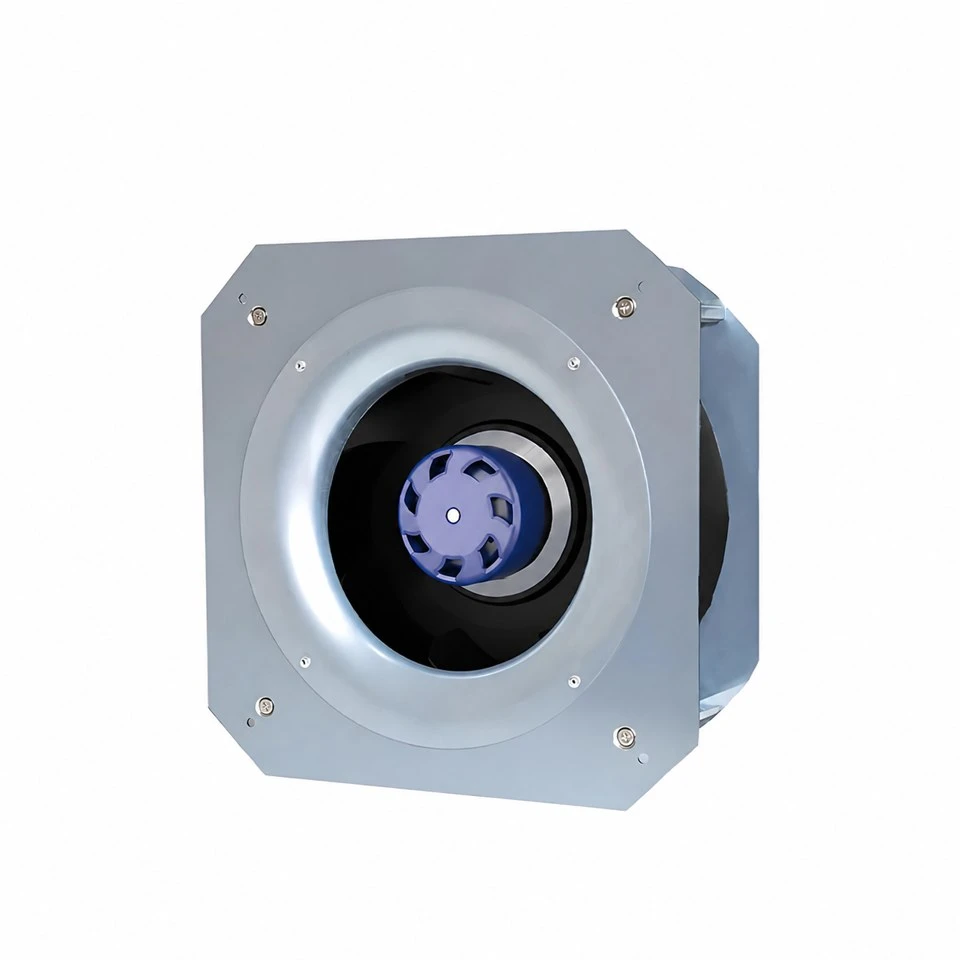

Blauberg GL-B175B-EC-M3 je 230 VAC EC nazaj ukrivljen centrifugalni vtični ventilator s tekačem PA+GF, zaščito IP55 in integrirano zaščito motorja. Deluje pri nominalni hitrosti 2800 RPM in podpira 0-10 V in PWM nadzor hitrosti.
Osnovne informacije
| Model | GL-B175B-EC-M3 | Vrsta izdelka | EC nazaj ukrivljen centrifugalni ventilator |
| Faza | 1~ | Nazivna napetost | 230 VAC |
| Pogostost | 50/60 Hz | Nazivna hitrost | 2800 +/-5 % RPM |
| maks. Vhodna moč | 55 W | maks. Vhodni tok | 0.4 A |
| Nivo zvoka | 65 dB(A) | Temperatura okolja | -25 stopinj C do +60 stopinj C |
| Certificiranje | CCC, CE, RoHS | Datum izdaje | 28. junij 2024 |
Tehnični opis

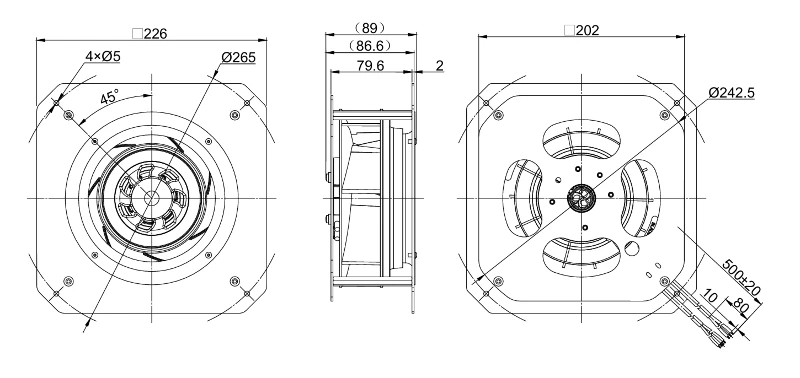

| Dimenzije | 226 x 226 x 89 mm | Material rotorja | PA+GF |
| Vrtenje | V smeri urinega kazalca, gledano proti rotorju | Površina rotorja | Pršenje plastike |
| Stopnja zaščite | IP55 | Izolacijski razred | Razred B |
| Način delovanja | S1 | Ležaj | Kroglični ležaj |
| Vrsta motorja | EC motor z zunanjim rotorjem | Delovna vlažnost | 5%-90% RH |
| Dolžina kabla | 500+/-20 mm | RoHS | Vsi materiali so skladni z RoHS |
| Število rezil | 7 | Položaj namestitve | katera koli |
| Zaščita motorja | Zaščita zaklenjenega-rotorja, toplotna zaščita, zaščita pred prenizko in prenapetostjo, zaščita pred prevelikim tokom in mehki zagon | ||
Uporaba izdelka
| 1 | Polnilni stolpec | 9 | Projekt hlajenja opreme |
| 2 | Kuhinjski sistem za odvod dima | 10 | Projekt prezračevalne enote |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Hlajenje računalniške sobe | 12 | Projekt čistilca zraka |
| 5 | Klimatske-naprave za železniški prevoz | 13 | Projekt izmenjevalnika toplote |
| 6 | Električni aparati | 14 | Projekt telekomunikacijskega kontejnerja |
| 7 | Projekt FanGrid | 15 | Projekt hlajenja podatkovnega centra |
| 8 | Projekt prezračevalne opreme | 16 | Industrijski hladilni sistem |

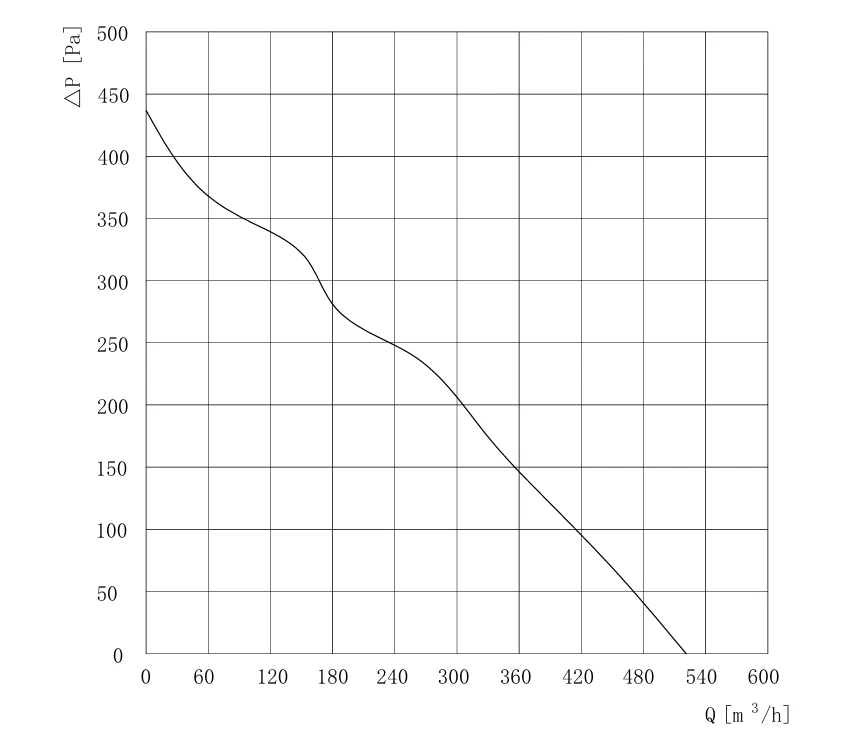

Air Performance
Zmogljivost zraka je izmerjena v skladu z AMCA 210 / GB 1236 vgradno kategorijo A. Vrednosti veljajo pod določenimi merilnimi pogoji in se lahko razlikujejo glede na namestitev. Za odstopanja od standardne konfiguracije preverite parametre na nameščeni enoti.

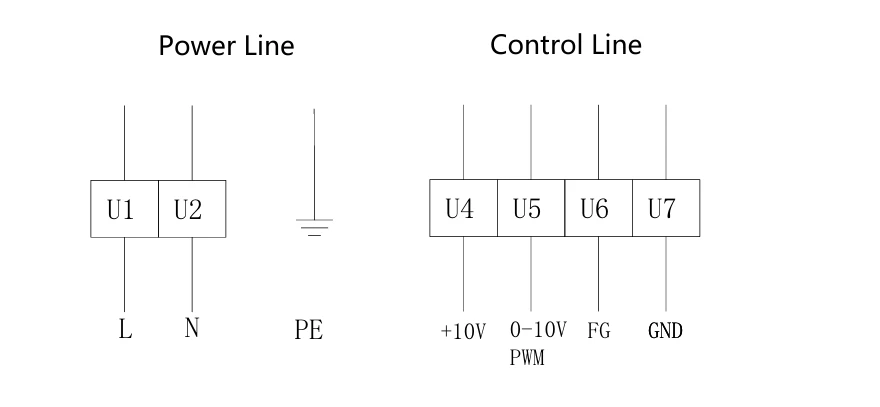

Električna povezava
| Linija | Povezava | Imenovanje | barva | funkcija |
|---|---|---|---|---|
| Električni vod | PE | PE | Zelena/rumena | Zaščitna ozemljitev |
| Električni vod | U1 | L | Rjava | Žica pod napetostjo |
| Električni vod | U2 | N | Modra | Nevtralna žica |
| Nadzorna linija | U4 | +10V | Rdeča | Zunanji izhod +10 VDC |
| Nadzorna linija | U5 | Nadzor hitrosti | Rumena | 0-10 V in vhod, združljiv s PWM; največja vrednost PWM 10 V |
| Nadzorna linija | U6 | Signal Feedback | Bela | RPM izhodna signalna linija, 2 impulza na obrat |
| Nadzorna linija | U7 | GND | Modra | Tla |
Polno hitrost dosežete s kratkim stikom med rdečo +10 žico VDC in rumeno žico VSP. Pri krmiljenju 0–10 VDC se ventilator zažene nad 1,0 VDC in ustavi pod 0,5 VDC. Nadzor PWM uporablja priporočeno amplitudo 10 VDC in frekvenco 1–10 kHz; ventilator se zažene nad 10 % obremenitve in ustavi pod 5 % obremenitve. Uporabite lahko tudi potenciometer 10 kOhm.
The fan provides a speed output signal. The Vfg supply and pull-up resistor are connected by the customer. Vfg = 3-30 VDC; R >= 1000 x Vfg Ohm.
Opomba
Priključite napajalne in krmilne vode strogo v skladu s shemo ožičenja, da preprečite poškodbe ventilatorja.
Ne priključujte bele signalne žice neposredno na rdečo signalno žico ali zunanji napajalnik z enosmernim tokom.
Če se ventilator ne zažene, preverite vhodno-napetost nadzora hitrosti. Ne dotikajte se propelerja ali rotorja po vklopu električne energije.
Zagon ventilatorja traja nekaj sekund. Ne dotikajte se tekača ali rotorja, ko je pod napetostjo ali deluje pri nizki hitrosti.
Osebe brez potrebnih fizičnih, duševnih, senzoričnih ali praktičnih sposobnosti morajo ventilator uporabljati samo pod odgovornim nadzorom. Hraniti izven dosega otrok.
Poškodovan električni kabel mora zamenjati proizvajalec.
Motor je del ventilatorja in ne sme delovati brez rotorja ali bremena.
Prepakirane enote hranite v čistem, prezračenem skladišču pri -40 °C do +80 °C, relativni vlažnosti ne več kot 95 %, brez jedkih plinov in vsaj 15 cm nad tlemi.
Pred uporabo natančno preberite tehnične podatke.
Ventilator namestite izven dosega otrok in otrokom ne dovolite uporabe tega izdelka.
Pravica do končne razlage te specifikacije pripada Blaubergu.
Življenjska doba in vzdrževanje, garancija
Načrtovana življenjska doba je 50.000 ur, omejena z življenjsko dobo krogličnih-ležajev pri 40 °C. Dejanska življenjska doba je odvisna od temperature, vlažnosti, načina namestitve, obremenitve ventilatorja in drugih delovnih pogojev.
Očistite in vzdržujte ventilator vsakih 3-6 mesecev glede na delovno okolje.
Celotno-garancijsko obdobje za stroj je dve leti od datuma dostave. Zajete so napake,-povezane s kakovostjo; škoda, povzročena zaradi nepravilnega razstavljanja, rokovanja, škode, ki jo je povzročil človek, naravnih nesreč ali višje sile, je izključena.
Prenos
GL-B175B-EC-M3 Specifikacija izdelka N.pdf
