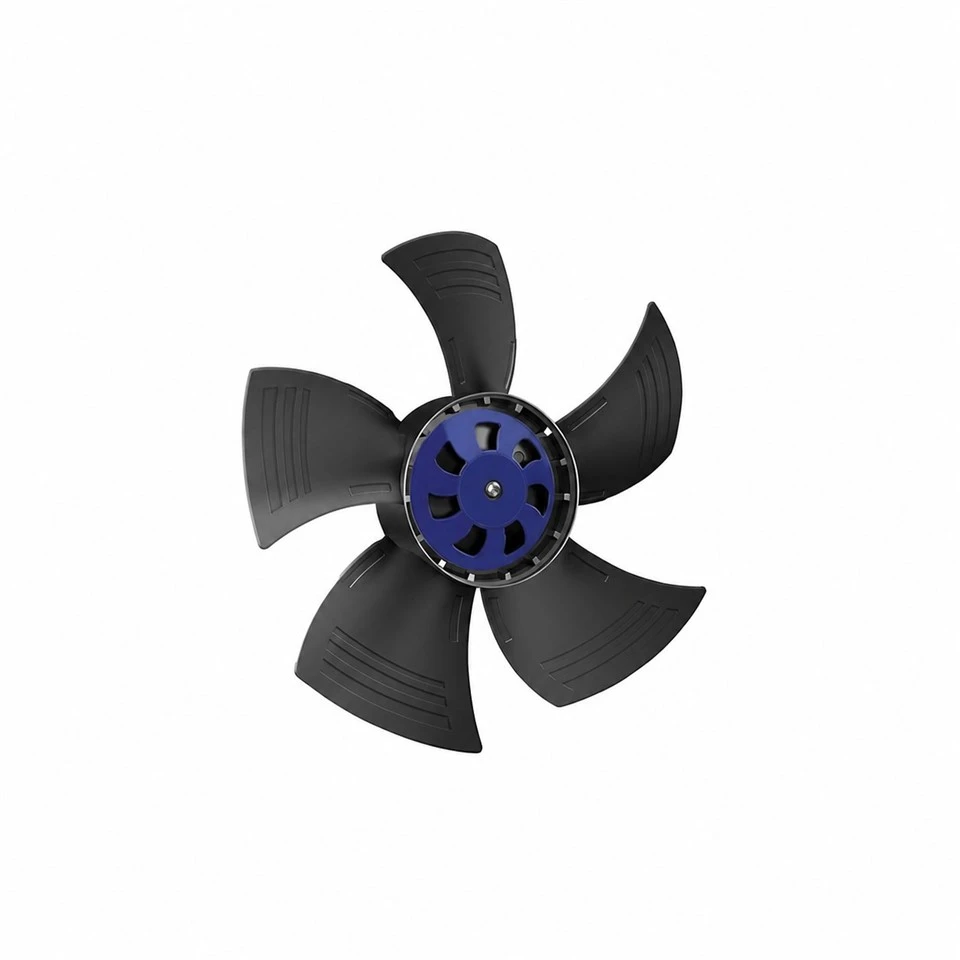

BL-A300C-EC-07 je EC aksialni ventilator z motorjem z zunanjim rotorjem. Preverjeni podatki o delovanju: 230 VAC, 50/60 Hz, nazivna hitrost 2200 RPM, največja vhodna moč 210 W in zaščita IP55.
Osnovne informacije
| model št. | BL-A300C-EC-07 | Tip ventilatorja | EC aksialni ventilator |
| Motor | EC motor z zunanjim rotorjem | Faza | 1~ |
| Nazivna napetost | 230 VAC | Pogostost | 50/60 Hz |
| Nazivna hitrost | 2200 obratov na minuto | maks. Vhodna moč | 210 W |
| maks. Vhodni tok | 1.5 A | Raven zvoka | 67 dB(A) |
| Delovna temperatura | -25 stopinj do 60 stopinj | Zaščita pred vdorom | IP55 |
Tehnični opis
| Dimenzija | 300 × 300 × 80 mm | Način delovanja | S1 |
| Material rotorja | Kovina | Ležaj | Kroglični ležaj |
| Smer vrtenja | V nasprotni smeri urinega kazalca, gledano s strani rotorja | Zaščita motorja | Zaklenjen rotor, toplotna zaščita, zaščita pred visoko-napetostjo, nizko{1}}napetostjo in pretokovno zaščito; mehak zagon |
| Izolacijski razred | Razred B | Motorna površina | Škropljenje |
| Delovna vlažnost | 5%–90% RH | Dolžina vodila | 500 ±20 mm |
| Radialno/aksialno odstopanje | Manjši ali enak 0,8 mm | Skladnost | CCC, CE |
Uporaba izdelka
| 1 | Polnilni stolpec | 9 | Projekt hlajenja opreme |
| 2 | Kuhinjski sistem za odvod dima | 10 | Projekt prezračevalne enote |
| 3 | Projekt FFU | 11 | Projekt AHU (Air Handling Unit). |
| 4 | Hlajenje računalniške sobe | 12 | Projekt čistilca zraka |
| 5 | Klimatski-ventilator za železniške prevoznike | 13 | Projekt izmenjevalnika toplote |
| 6 | Električni aparati | 14 | Projekt telekomunikacijskega kontejnerja |
| 7 | Projekt FanGrid | 15 | Projekt hlajenja podatkovnega centra |
| 8 | Projekt prezračevalne opreme | 16 | Projekt hlajenja krmilne omare |

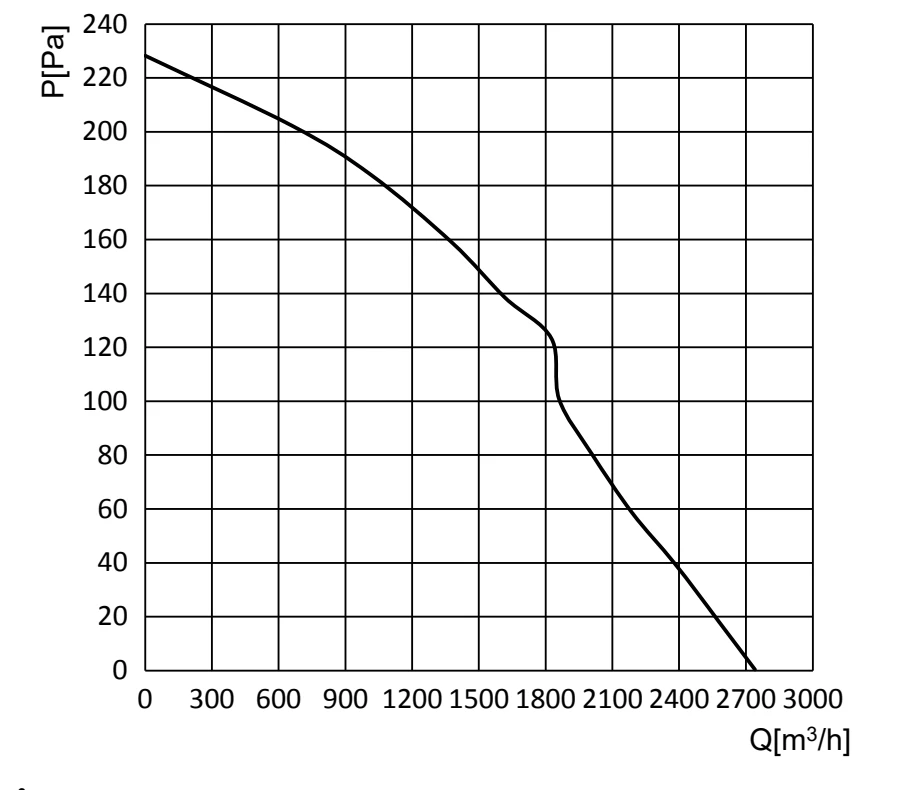

Air Performance
Izrisana krivulja-statičnega tlaka zajema približno 0–3000 m³/h in 0–240 Pa. Dejanska zmogljivost delovanja je odvisna od pogojev namestitve.

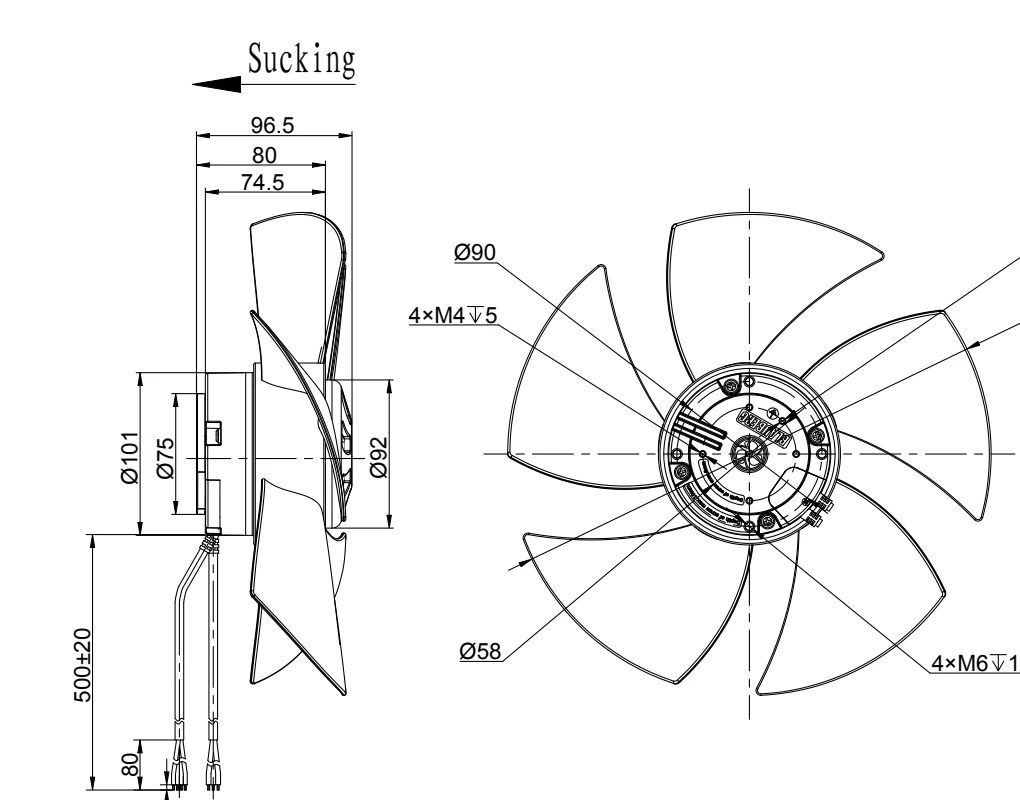

Skupne dimenzije
Okvirne dimenzije vključujejo premer ventilatorja Ø300, mere Ø101/Ø75/Ø92, skupno globino 80 mm, dolžino kabla 500 ±20 mm, 4 × M4 pritrdilne luknje (globina 5 mm), 4 × M6 pritrdilne luknje (globina 10 mm) in luknjo za ozemljitev M4.

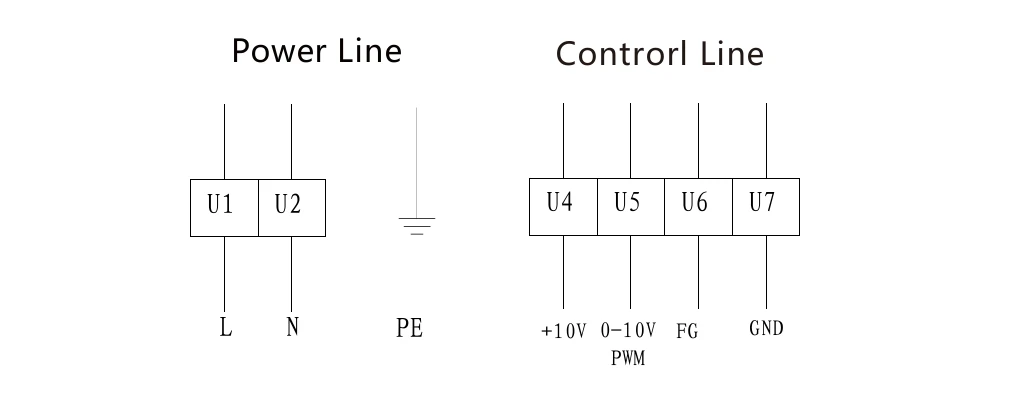

Električna povezava
| Linija | Povezava | barva | Funkcija / Naloga |
| PE | Zaščitna ozemljitev | Zelena/rumena | Zaščitna ozemljitev |
| U1 | L | Rjava | Žica pod napetostjo |
| U2 | N | Modra | Nevtralna žica |
| U4 | +10V | Rdeča | +10 VDC izhod |
| U5 | Nadzor hitrosti | Rumena | 0–10 V / vhod PWM; Največja amplituda PWM 10 V |
| U6 | FG | Bela | RPM izhodni signal; 5 impulzov na obrat |
| U7 | GND | Modra | Ozemljitev-kontrolne linije |

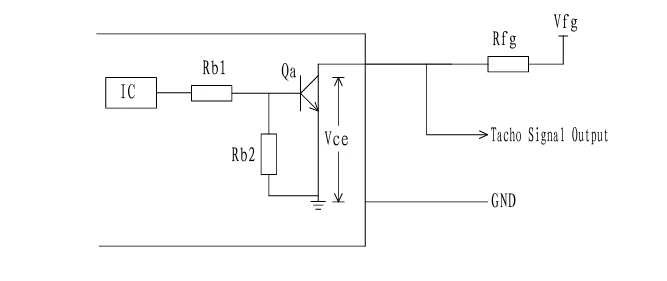

Ventilator zagotavlja izhodni signal hitrosti, risbo izhodnega signala glejte v prilogi. Vfg in pull up upor priključi stranka. Vfg=(3–30) VDC, R Večji ali enak 1000 × (Vfg) Ω.
Opomba
- Priključite napajalne in krmilne vode strogo v skladu s shemo ožičenja.
- Ne priključujte bele signalne žice neposredno na rdečo signalno žico ali zunanji vir enosmernega toka.
- Če ventilator po vklopu-ne deluje, preverite vhodno napetost-nadzora hitrosti in povezave.
- Ne dotikajte se propelerja ali rotorja med-delovanjem z napajanjem ali nizko{1}}hitrostjo.
- Ventilator naj namesti in vzdržuje samo usposobljeno osebje.
- Poškodovan napajalni kabel zamenjajte pri proizvajalcu.
- Motor ne sme delovati brez rotorja ali bremena.
- Za shranjevanje po razpakiranju ponovno zapakirajte izdelek in ga hranite v čistem, prezračenem, ne{0}}jedkem okolju pri -40 stopinj do +80 stopinj in pod 95 % RH.
- Pred uporabo natančno preberite to tehnično specifikacijo.
Prenos
BL-A300C-EC-07 Specifikacija izdelka.pdf
